製品概要
スパイダー ガラス カーテン ウォール ハードウェアは、点固定接続を介してガラス パネルを支持構造に接続し、目に見えるフレームを最小限に抑えた透明なファサードを作成します。
これらの継手は、ファサード請負業者、ガラス会社、建築ハードウェア販売会社、およびプロジェクト調達チーム向けに設計されており、商業ファサード、アトリウム、キャノピー、およびその他の構造ガラス用途向けに指定できます。
主要な選択要素
フィッティング構成:パネルレイアウトや接続位置に合わせて選べるシングルアーム、ツーアーム、スリーアーム、フォーアームのデザイン。
材料の選択:ステンレス鋼グレードは、環境への曝露、設計要件、および該当するプロジェクト仕様に従って選択されます。
システムの互換性:スパイダーフィッティング、関節式ロールール、ファスナー、ガスケット、およびサポートインターフェイスは、完全な接続アセンブリとして調整する必要があります。
プロジェクトベースの供給:標準コンポーネントとカスタム構成は、製造能力に応じて、承認された図面やプロジェクト要件に照らしてレビューできます。
-
![フィン スパイダー カーテンウォール コネクタ]()
フィン スパイダー カーテンウォール コネクタフィン スパイダー カーテンウォール コネクタは、構造用ガラス フィンとガラス ファサード パネルを含むプロジェクト固有のガラス アセンブリを対象としたファサード接続コンポーネントです。その正確な構成と接続機能は、プロジェクトの図面と照らし合わせて確認する必要があります。もっと見る -
![皿穴カーテンウォール スパイダールーテル]()
-
![多関節ガラススパイダールーテルボルト]()

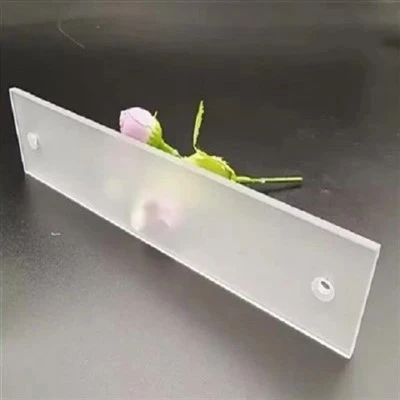

多関節ガラススパイダールーテルボルト多関節ガラス製スパイダー固定ボルトには、指定された動作範囲内で角運動ができるように設計された可動ジョイントが組み込まれています。その適合性は、接続形状、接合部の設計、設置条件、および完全なガラス システムのエンジニアリング要件によって異なります。もっと見る -
![1 ウェイ高耐久ガラス スパイダー フィッティング]()
1 ウェイ高耐久ガラス スパイダー フィッティング1 ウェイ高耐久ガラス スパイダー フィッティングは、点で支持されたガラス ファサード システムで使用されるシングルアーム コネクタです。承認されたシステム設計に従って、指定されたガラス固定点を鉄骨フレーム、トラス、ケーブルでサポートされたアセンブリなどの支持構造に接続します。もっと見る -
![2ウェイルートフィックスカーテンウォールスパイダー]()
2ウェイルートフィックスカーテンウォールスパイダー2 方向カーテン ウォール スパイダー フィッティングは、点で支持されたガラス ファサード システムで使用される 2 アーム コネクタです。互換性のあるガラスフィッティングと取り付け金具を介して、指定されたガラス固定ポイントを支持構造に接続します。もっと見る -
![4ウェイステンレススチールカーテンウォールスパイダー]()
4ウェイステンレススチールカーテンウォールスパイダー4 ウェイ ステンレス鋼カーテン ウォール スパイダーは、点支持ガラス システムで使用されるマルチアーム ガラス固定コンポーネントです。 4 アーム構成は、互換性のあるガラスフィッティングとプロジェクト固有の接続詳細を介して、ガラス固定ポイントを支持構造に接続します。もっと見る
製品範囲と技術仕様
フィッティング構成
|
構成 |
一般的な接続レイアウト |
選択の考慮事項 |
|
シングルアーム |
境界またはサポートポイントでの単一パネル接続 |
取り付け位置とエッジ形状 |
|
ツーアーム |
直線ジョイントまたは角度のあるパネル接続 |
180 度、90 度、または指定されたプロジェクト角度 |
|
スリーアーム |
三方パネル交差点 |
アームの間隔と接続形状 |
|
四本腕 |
4 つのパネルの交差点 |
パネルの位置合わせと共有サポート位置 |
主要な技術仕様
|
仕様 |
利用可能なオプション/要件 |
|
材料 |
AISI 304、AISI 316/316L、または二相ステンレス鋼 (製品の在庫状況に応じて) |
|
製造工程 |
インベストメント鋳造および CNC 機械加工（選択した設計に該当する場合） |
|
表面仕上げ |
ブラッシュ仕上げ、鏡面研磨仕上げ、PVD コーティング仕上げ、またはマット仕上げ（在庫状況に応じて） |
|
ガラスの互換性 |
モノリシック、合わせガラス、または断熱ガラス システム（コネクタおよびシステム設計の対象） |
|
ガラスの厚さ |
プロジェクト固有。ガラスの付着、穴の寸法、コネクタの要件を確認します。 |
|
接続コンポーネント |
スパイダー アーム、ロールール、ファスナー、ガスケット、および指定された取り付けインターフェイス |
|
技術文書 |
適用される材料証明書、寸法検査記録、その他の合意文書 |
エンジニアリングの互換性とアプリケーション
主要なエンジニアリング上の考慮事項
接続形状:アーム角度、取付寸法、穴位置、取付面を施工図と照らし合わせてご確認ください。
ガラスの互換性:ガラスの厚さ、穴の直径、穴の間隔、エッジの距離、ガラスの加工要件をガラス製造業者やプロジェクト エンジニアと確認します。
材料の選択:ステンレス鋼を選択する際は、塩化物への曝露、産業汚染、洗浄条件、メンテナンス要件、プロジェクトの仕様を考慮してください。
移動要件:接続設計に従って、多関節ロルールの必要な回転、調整、および動きの調整を指定します。
ロードパスの検証:ガラス パネル、ロールール、スパイダー フィッティング、ファスナー、および支持構造を 1 つの設計された荷重経路として調整します。
スパイダーフィッティングだけでは、完全なファサードシステムの耐荷重を確立することはできません。構造の適合性は、プロジェクト固有の荷重、接続の詳細、支持条件、および該当する建築要件を使用して検証する必要があります。
代表的な用途
商業用ガラスカーテンウォール:透明なファサード システムの点固定接続。
ショッピングモールとアトリウム:調整された接続ジオメトリが必要なガラス パネルの交差部。
キャノピーと天窓:該当する風荷重、死荷重、その他の設計荷重に対して指定された接続。
Glass-Fin 対応ファサード:ファサードパネルと人工ガラスフィンサポートシステム間の接続。
プロジェクトの適合性は、選択したハードウェア、ガラス システム、支持構造、およびエンジニアリング検証によって決まります。
カスタム製造と品質管理
カスタマイズオプション
形状と寸法:カスタムアームの長さ、角度、取り付け寸法、接続の詳細を図面と製造の実現可能性と照らし合わせてレビューします。
材質と仕上げ:材料グレードと表面仕上げは、環境条件、設計要件、利用可能な製造オプションに従って指定されます。
OEM とプロジェクトの識別:注文要件に応じて、部品のマーキング、パッケージラベル、およびプロジェクト固有の識別について話し合うことができます。
図面レビュー:CAD ファイルと技術図面は、サポートされているファイル形式とエンジニアリング リソースに応じて、寸法レビューと製造可能性評価のために送信できます。
生産・検査の流れ
図面と仕様のレビュー:寸法、材質、接続インターフェース、数量、および文書要件を確認します。
製造の実現可能性:提案された製造プロセス、工具のニーズ、重要な寸法、および表面仕上げを検討します。
サンプルまたは最初の記事の承認:プロジェクトで必要なサンプルまたは最初の製品の検査に同意します。
製造と検査:合意された検査計画を、関連する材料、寸法、表面、およびアセンブリの要件に適用します。
出荷前検証:発送前に、合意された注文仕様、識別情報、梱包、必要な書類を確認してください。
品質文書
|
検査エリア |
確認事項 |
|
材質の検証 |
材料グレード、トレーサビリティ、および該当する材料文書 |
|
寸法検査 |
重要な寸法、穴の位置、ねじ山、および指定された公差 |
|
鋳造と表面検査 |
関連する表面欠陥と適用される合格基準 |
|
腐食試験 |
必要に応じて、試験方法、コーティングまたは仕上げの状態、曝露時間、および合格基準 |
|
アセンブリの互換性 |
指定されたスパイダーフィッティング、ロールール、ファスナー、および付属品の取り付け |
|
出荷書類 |
検査記録、材料証明書、および注文書で合意されたその他の文書 |
検査方法、サンプリング頻度、合格基準、および文書については、生産前に合意する必要があります。特定のテスト機能と認証要求は、利用可能なサービスとして表される前に確認する必要があります。
大量供給と調達
標準注文とカスタム注文:選択した構成に従って、注文数量、工具要件、最小注文数量、および生産リードタイムが確認されます。
輸出梱包:保護包装、内箱、強化箱は、コンポーネントの寸法、仕上げ保護、出荷方法、目的地の要件に応じて指定できます。
配送計画:注文する前に、注文の承認、サンプル要件、生産スケジュール、梱包、出荷条件、必要な輸出書類を確認してください。
正確な見積もりと技術的なレビューをサポートするには、以下を提供してください。
製品構成:シングルアーム、2 アーム、3 アーム、または 4 アームのフィッティング (数量を含む)。
材質と仕上げ:必要なステンレス鋼のグレード、表面仕上げ、および適用可能な材料仕様。
技術的な図面:寸法、角度、穴の位置、取り付けインターフェイスを示す CAD または PDF 図面。
ガラスの詳細:ガラスの堆積、厚さ、穴の寸法、エッジの距離、および提案されたロールールの仕様。
支持構造:スチールフレーム、張力ケーブル、ガラスフィン、その他のサポートの詳細。
プロジェクトの要件:設計荷重またはエンジニアリングリファレンス、適用される規格、検査要件、および文書。
配送情報:目的地、配達予定日、梱包要件、および配送条件。
見積タイミング、サンプルリードタイム、生産リードタイム、MOQは、RFQの範囲と完全性を確認した後、確認する必要があります。
